설명

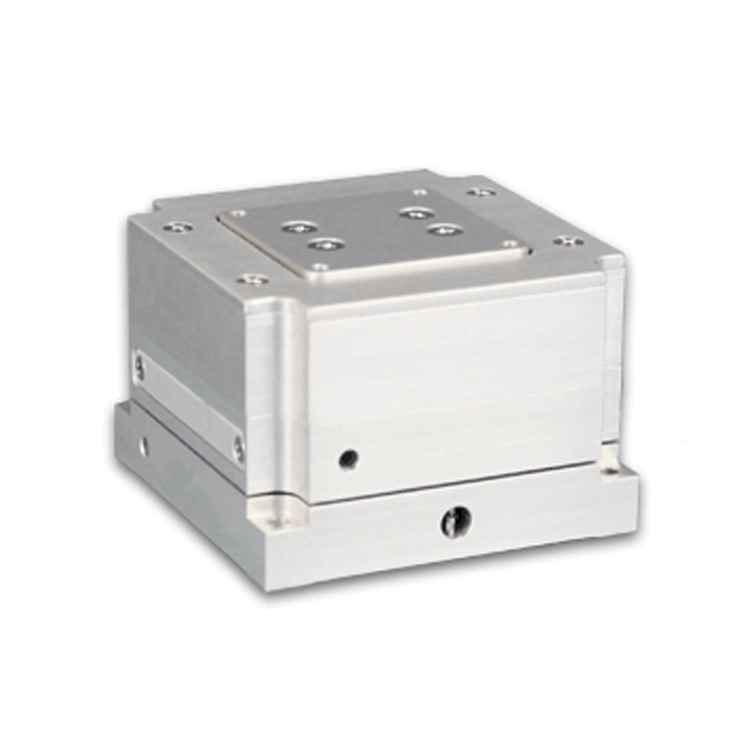

The Nano-M350 is a compact three axis (X, Y, Z) piezo nanopositioning system constructed from aluminum. The XY travel range is 50 μm and 20 μm in the Z axis under closed loop control. The compact design of the Nano-M350 allows it to be easily integrated into existing instrumentation for applications such as nanolithography, SEM. Internal position sensors utilizing proprietary PicoQ®technology provide absolute, repeatable position measurement with picometer accuracy under closed loop control. The Nano-M350 has been designed for high speed performance in the Z-axis while maintaining high precision motion and is also available in high vacuum (non-bakeable) compatible models.
Features | Typical Applications |
Technical Specifications | |
| Range of motion (X) | 50 μm |
| Range of motion (Y) | 50 μm |
| Range of motion (Z) | 20 μm |
| Resolution (20/50 μm) | 0.04/0.1 nm |
| Resonant Frequency (X) | 285 Hz ±20% |
| Resonant Frequency (Y) | 285 Hz ±20% |
| Resonant Frequency (Z) | 1580 Hz ±20% |
| θ roll, θ pitch (typical) | ≤1 μrad |
| θ yaw (typical) | ≤3 μrad |
| Recommended max. load (horizontal)* | 0.5 kg |
| Recommended max. load (vertical)* | 0.2 kg |
| Body Material | Auminum |
| Controller | Nano-Drive® |
| * Larger load requirements should be discussed with our engineering staff. | |
